家用光伏发电成套设备安装指南 1000W小型太阳能供电系统从零到并网

随着分布式光伏的普及，越来越多的家庭开始关注1000W级别的小型太阳能供电系统。这类成套设备既能满足部分家庭日常用电需求，又具备安装灵活、成本可控的优势。本文围绕1000W家用光伏成套设备的安装，从设备构成、选址定位、支架固定、电气连接、调试并网五个环节展开说明，帮助用户在动手前建立完整的操作框架。

一、认识1000W成套设备的组成

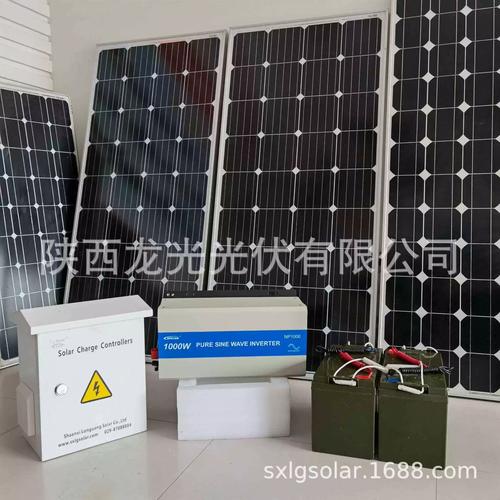

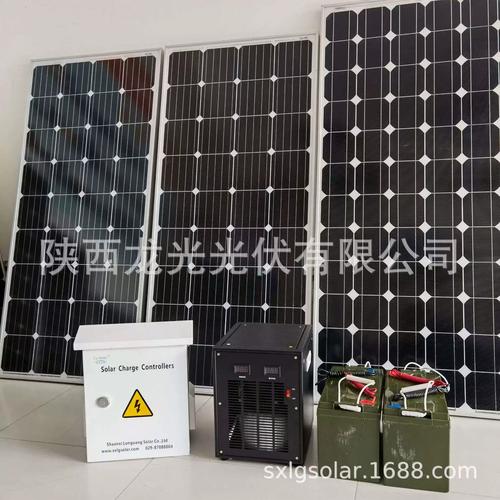

一套标准的1000W家用光伏供电系统通常包含以下部件：2块功率约500W的单晶硅光伏板（或4块250W组件，视配置而定）、光伏专用直流线缆、MC4连接器、光伏支架及紧固件、直流断路器与防雷器、并网逆变器（或离网控制器加蓄电池，取决于系统类型）、交流配电箱及计量电表。安装前应逐一核对装箱清单，确认组件功率、逆变器输入电压范围与光伏板开路电压匹配，避免因参数不匹配导致设备损坏或发电效率低下。

二、选址与朝向定位

光伏板的发电量高度依赖光照条件。安装位置应选择全天无遮挡的区域，重点规避建筑物阴影、树木遮挡以及烟囱等固定障碍物。北半球地区组件朝向以正南为最佳，可根据当地纬度适当调整倾角，一般家用场景下倾角取当地纬度值附近即可兼顾全年发电。屋顶安装需评估屋面承重能力，1000W系统组件加支架的总重量通常在80至120公斤之间，分散布置于承重结构上一般不会对普通住宅屋面造成额外负担；若采用地面或阳台壁挂方式，则需确保支架基础稳固、抗风等级满足当地气候要求。

三、支架安装与组件固定

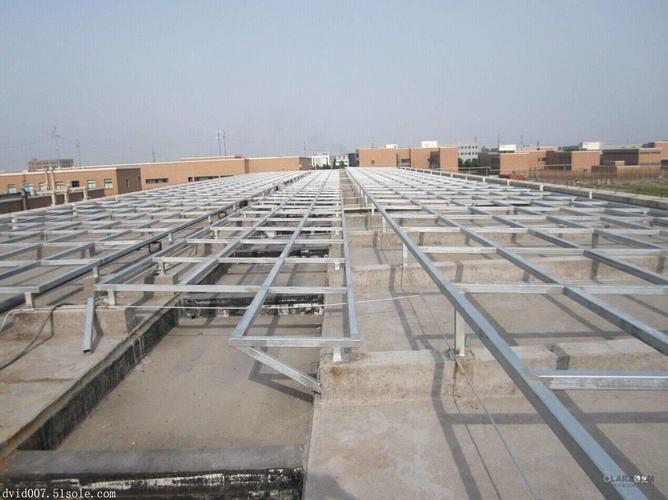

支架是整套系统的骨架。屋面安装时优先采用铝合金导轨配合不锈钢挂钩的方案，打孔位置须落在屋面檩条或承重梁上，孔洞做好防水密封处理，推荐使用耐候密封胶加防水盖片的双重防护。组件与导轨之间用压块固定，紧固扭矩按厂家要求执行，避免过紧压裂边框或过松导致松动。多块组件拼接时保持板面平整、间隙均匀，电缆走线提前规划，利用导轨内侧或专用线槽收纳，减少日晒雨淋对线缆的侵蚀。

四、电气连接与安全防护

电气环节是安装中最需要谨慎的部分。直流侧接线严格按照极性连接，MC4接头压接后用力拉扯确认锁紧到位，禁止在带电状态下插拔连接器。组串后的直流线缆接入直流断路器与防雷器，再进入逆变器直流输入端。逆变器应安装在通风阴凉处，避免阳光直射和雨水浸泡，与光伏板之间的直流线缆长度尽量缩短以减少线损。交流侧从逆变器输出接入家庭配电箱，须由持证电工操作，确保接地可靠、漏电保护装置完备。所有线缆穿管保护，直流线与交流线分槽敷设，防止电磁干扰和绝缘隐患。

五、调试、验收与并网

设备安装完毕后，先进行空载检查：确认所有接线牢固、极性正确、接地电阻合格，再逐级合闸。逆变器上电后观察显示屏参数，核对直流输入电压、电流是否在正常范围，监听运行有无异响。并网型系统需向当地供电部门申请分布式光伏并网，由专业人员完成计量表计安装与并网验收；离网型系统则检查控制器充电状态与蓄电池电压，测试负载供电是否稳定。试运行初期建议连续观察数日发电数据，记录日发电量并与理论值对比，若偏差明显需排查遮挡、接线或组件朝向问题。

1000W家用光伏成套设备的安装看似环节不多，但电气安全与结构安全容不得马虎。建议用户在具备基本电工知识的前提下，涉及配电箱接入和并网申请的部分交由专业人员完成，自身重点把控选址、支架固定与日常巡检。安装完成后定期清洁组件表面、检查接线端子有无松动氧化，这套小型系统便能在十余年间持续为家庭提供清洁电力。
