光伏发电系统安装与运行 光伏发电设备的安装

光伏发电系统的安装质量直接关系到其长期运行的安全性与发电效率。光伏发电设备的安装是一项涉及结构、电气、机械等多学科的系统工程，必须遵循严格的工艺规范与安全标准。

一、安装前的准备工作

安装前，需完成现场勘察与方案设计。应对安装场地进行承载力评估，确保屋顶或地面具备足够的结构强度以支撑光伏组件、支架及风雪荷载。需核查光伏组件、逆变器、支架、电缆等设备的型号、规格及数量是否符合设计要求，并检查组件外观有无破损、隐裂等问题。应规划好设备运输通道与堆放区域，避免组件受潮或机械损伤。

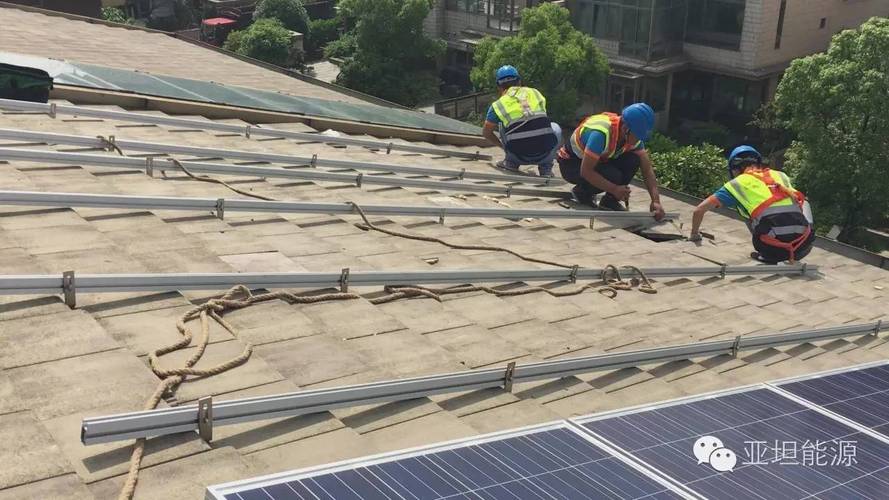

二、光伏支架安装

支架是光伏设备的承重结构，其安装精度直接影响组件的朝向与倾角。对于混凝土屋面，应采用配重或化学锚栓固定；金属屋面则需采用专用夹具，避免破坏防水层。安装时须使用水平仪校准支架基座的水平度，并按设计图纸确保前后排间距满足冬至日无阴影遮挡的要求。螺栓紧固应使用扭矩扳手，按规定力矩拧紧，并加装防松垫圈。

三、光伏组件安装

组件安装应遵循“自下而上、先中间后两边”的顺序，使用跪姿或软质护垫，严禁踩踏组件表面。搬运时须一人扶边、一人托底，轻拿轻放。组件与支架之间采用压块或挂钩连接，压块位置应严格按照厂家说明设置在组件边框受力点处，禁止直接压在玻璃面上。组串接线时，需使用专用MC4连接器，确保公母头完全啮合且密封圈无移位，避免因接触不良造成直流拉弧。

四、电气设备安装

逆变器应安装在通风良好、避免阳光直射的位置，其进出风口需留足散热空间（通常上下≥150mm，左右≥100mm）。直流侧电缆应符合光伏专用耐候要求，并采用阻燃PV1-F 1×4mm²及以上规格。电缆敷设应穿管保护，避免与屋面锐角直接接触。交流侧需配置专用并网箱，含断路器和防雷模块。所有接线端子须使用力矩扳手紧固，并放入铜铝过渡片以防止氧化。

五、接地与防雷安装

接地系统是保障人身及设备安全的关键。所有支架、逆变器、配电箱均须可靠接地，接地电阻不应大于4Ω。组件铝边框应与接地扁钢跨接，相邻组件间通过跨接线实现等电位联结。对于雷暴多发区，还需在并网点及直流侧加装B级/C级浪涌保护器，并与建筑原有防雷系统等电位连接。

六、系统自检与试运行

设备安装完后，须进行全流程自检：检查所有螺丝紧固度、线缆连接顺序、极性是否正确、逆变器绝缘阻抗是否达标。在测量开路电压与短路电流确认符合组件铭牌值后，再合闸并网。合闸后应监控逆变器启动波形、直流侧报错情况，以及系统在低辐照条件下的启动阈值。运行初始阶段，应连续记录发电曲线三天，与理论模拟值进行对比，若发现明显亏电量（<90%），则需中断送电备用并复测阴影遮挡及连接器状态。

综上，光伏发电设备安装是技术与管理并重的面工作之一。通过科学化的结构化作业、精准的工具控制与全程记录检测，才能为光伏系统25年长效运行夯实基础。在施工完成后，建议额外附加第三次行业三方隐蔽验收留档环节。
